多用途真空單錐干燥機是一種集減壓蒸餾、粉碎、混粉、干燥為一體的高效多功能全密閉立式真空干燥設備。它的干燥效率是同等規格雙錐回轉真空干燥機、真空箱式烘3~5倍。
真空單錐干燥機工作過程為批次操作,濕物料進入料倉后,利用夾套、攪拌加熱進行干燥。本干燥機的高真空設計對干燥溫度敏感的產目來說其優勢^明顯,并具有良好的熱傳導能力、快速干燥,同時、又兼具低耗能的特點。與干燥機直接相連的過濾器能夠?qū)m粒保留在加工區域內,本機采用充氣密封半球閥,卸料徹底、便捷,出色的真空、耐壓密封性能, 無死角、易清潔設計,性能穩定、使用壽命長,從而保證毫無損失地繼續加工產品。
內加熱螺帶單錐真空干燥機 主要結構
(1) 攪拌器:采用低剪切力的螺帶攪拌槳,在低轉速低能量消耗下輕柔混合物料?;旌系膹?qiáng)度和混合時間都較低。
(2) 筒體:筒體包括封頭和錐形筒體組成,封頭和筒體有夾套加熱和保溫,開有必要的人孔、工藝管口、視鏡。設置有攪拌器軸密封、底部出料閥,上部進料閥,粉塵過濾器。
(3) 粉塵過濾器:粉塵過濾器由保溫加熱的外筒體、濾芯、反吹及清洗裝置組成。
(4) 機封系統:將機封密封液作為外部液體屏障和安全的機封指示系統,機械密封產品與連接部件符合GMP標準,罐內充滿無菌水液體運行,它可以被循環并可以完全排空的液體系統運行式符合GMP標準。

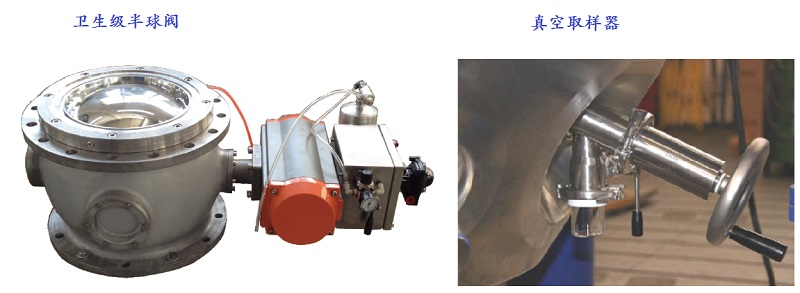

(5) 充氣密封半球閥:本半球閥是為滿足單錐真空干燥機進料、出料的特殊需要而設計,該閥按照精密的公差標準來制造,結合特殊結構形成了良好的真空和壓力密封環境,標準的充氣密閉設計,無死角、易清潔,符合GM標準,可在線清洗。
內加熱螺帶單錐真空干燥機 結構圖
內加熱螺帶單錐真空干燥機 性能特點
(1) 適用性強:結合本公司特殊干燥工藝,能適應粘度大、熱穿透性差,易滾球、易抱團成塊的物料的干燥。
(2) 生產能力大:裝料量大,^大可達到容器有效體積。
(3) 干燥效率高:有效傳熱面積大,是容器內面積1.4倍;物料在器內呈螺旋提升,再沿主軸呈渦流下降,在分散運動中均勻有效受熱;機頭高真空與機底同溫高速脈沖氣流同向結合,有效帶走物料的溶劑;雙通道真空管口,防止真空堵塞,降低阻力,提高抽氣速率,帶反吹的捕集器,能有效提供高真空。
(4) 不破壞物料晶型:對熱敏性、晶型要求高的物料不產生破壞。
(5) 干燥過程全密封充氮生產、無交叉污染、潔凈度高,安全等級高。
(6) 攪拌器與容器壁光潔度高,二者間的間隙小,可有效防止物料粘結在器壁表面。
(7) 滿足無菌原料藥生產要求:可選配在線SIP和CIP及在線無菌取樣,并可配置PLC智能控制記錄裝置,記錄、儲存、輸送烘干過程相關工藝參數。與上下工序密封連接,整個生產流程密閉生產,滿足新版GMP生產要求。
